XSD4/2 两通道仪表

■ 2~4路测量输入，各输入独立显示。
■ 0.2级精度，测控速度0.4～0.8秒（0.2秒×通道数）。
■ 2通道输入时，具备平均、峰值、谷值、加、减五种运算方式，运算的结果可用于报警、变送、通讯。
■ 3通道输入和4通道输入时，具备平均、峰值、谷值三种运算方式，运算的结果可用于报警、变送、通讯。
■ 1路（3、4通道输入的仪表）或2路（2通道输入的仪表）变送输出，可设置为各通道的测量值或运算值。
■ 报警
2通道输入的仪表，有4个报警设定点，可选配2~4点报警输出，有4种报警方式可设：
① 独立报警方式：实现测量值或运算值的上、下限，双上限，双下限报警输出。
② 公用报警方式 1：2个报警输出点。
第1点输出为1~4个报警设定点共用，任何1个报警设定点处于报警状态则闭合。
第2点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合。带锁定和面板操作解除锁定功能。
③ 公用报警方式 2：2个报警输出点。
第1点输出为第1、第2报警设定点共用，第2点输出为第3、第4报警设定点共用。均带锁定和面板操作解除锁定功能。
④ 公用报警方式 3：3个报警输出点。
第1点输出为第1、第2报警设定点共用，第2点输出为第3、第4报警设定点共用，均不带锁定功能。
第3点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合，带锁定和面板操作解除锁定功能。
3通道和4通道输入的仪表，有6个（3通道仪表）或8个（4通道仪表）报警设定点，2个报警输出点。有3种报警方式可设：
① 独立报警方式：2个报警输出点，可分配给任意通道测量值或运算值的上限或下限报警。
② 共用报警方式 1：2个报警输出点。
第1点输出为全部报警设定点共用，任何1个报警设定点处于报警状态则闭合。
第2点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合，并带锁定和面板操作解除锁定功能。
③ 共用报警方式 2：2个报警输出点。第1点输出为1、3、5、7报警设定点共用，第2点输出为2、4、6、8报警设定点共用。

■ 2~4路测量输入，各输入独立显示。
■ 0.2级精度，测控速度0.4～0.8秒（0.2秒×通道数）。
■ 2通道输入时，具备平均、峰值、谷值、加、减五种运算方式，运算的结果可用于报警、变送、通讯。
■ 3通道输入和4通道输入时，具备平均、峰值、谷值三种运算方式，运算的结果可用于报警、变送、通讯。
■ 1路（3、4通道输入的仪表）或2路（2通道输入的仪表）变送输出，可设置为各通道的测量值或运算值。
■ 报警
2通道输入的仪表，有4个报警设定点，可选配2~4点报警输出，有4种报警方式可设：
① 独立报警方式：实现测量值或运算值的上、下限，双上限，双下限报警输出。
② 公用报警方式 1：2个报警输出点。
第1点输出为1~4个报警设定点共用，任何1个报警设定点处于报警状态则闭合。
第2点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合。带锁定和面板操作解除锁定功能。
③ 公用报警方式 2：2个报警输出点。
第1点输出为第1、第2报警设定点共用，第2点输出为第3、第4报警设定点共用。均带锁定和面板操作解除锁定功能。
④ 公用报警方式 3：3个报警输出点。
第1点输出为第1、第2报警设定点共用，第2点输出为第3、第4报警设定点共用，均不带锁定功能。
第3点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合，带锁定和面板操作解除锁定功能。
3通道和4通道输入的仪表，有6个（3通道仪表）或8个（4通道仪表）报警设定点，2个报警输出点。有3种报警方式可设：
① 独立报警方式：2个报警输出点，可分配给任意通道测量值或运算值的上限或下限报警。
② 共用报警方式 1：2个报警输出点。
第1点输出为全部报警设定点共用，任何1个报警设定点处于报警状态则闭合。
第2点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合，并带锁定和面板操作解除锁定功能。
③ 共用报警方式 2：2个报警输出点。第1点输出为1、3、5、7报警设定点共用，第2点输出为2、4、6、8报警设定点共用。

XSD（2-4）通道系列过程仪表
1 、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1 度或0.1 度可选；常规DC 电流、电压信号、以及远传压力表、电位器、电阻信号
2 、显示：4 位LED 数字双数显、3 显示、4 显示，或LED 数字 + 光柱显示；数字显示范围：一9999~9999 ，小数点位置可设定
3 、测量精度：≤士0.2 ％F.S
4 、可选功能：在各通道间进行加、减、乘、除、平均、峰值值、谷值运算和判断
5 、可选输出功能：模拟量变送输出、报警输出、馈电输出、通讯、打印等功能
6 、环境温度范围：0~ 50 ℃

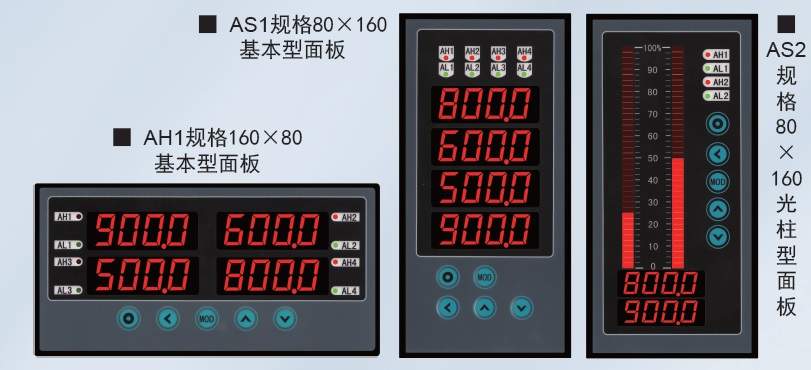

7 、面板尺寸：160x80 横／竖、96x48 横／竖：80x160 竖式

1、概述
XSD系列仪表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。
特别适合：
通道之间相互关连，需要加、减、比较等运算的应用
缩小测量控制仪表的尺寸
降低设备成本
主要特点：
误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度
适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型
多可达8点报警输出，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。每个报警点可通过设定分配到指定通道。2通道的仪表有差值、和值报警功能
2路变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用。2通道的仪表有差值、和值变送输出功能
全透明、高速、高效的网络化通信接口，实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms
提供测试软件，组态软件和应用软件技术支持
具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机
1″~ 12″大屏显示
XSD系列仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现佳性能。有些常用非标准功能见10章。

2、型号规格
XSD / o — o o o o o o To Ao Bo So o Vo o
1：外形尺寸
A：160（W）×80（H）×125（L）或
80（W）×160（H）×125（L）

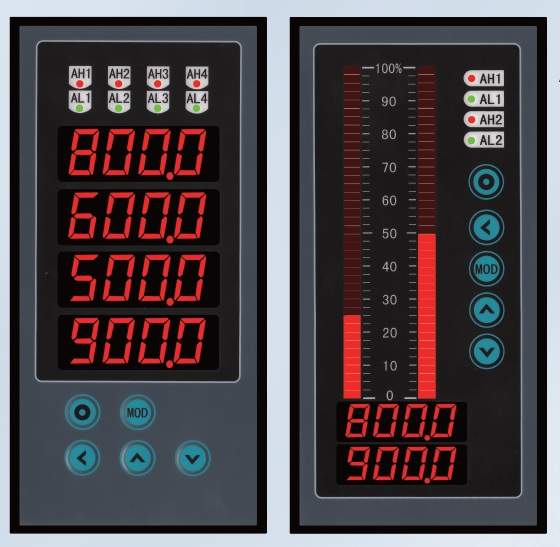

2：面板形式：

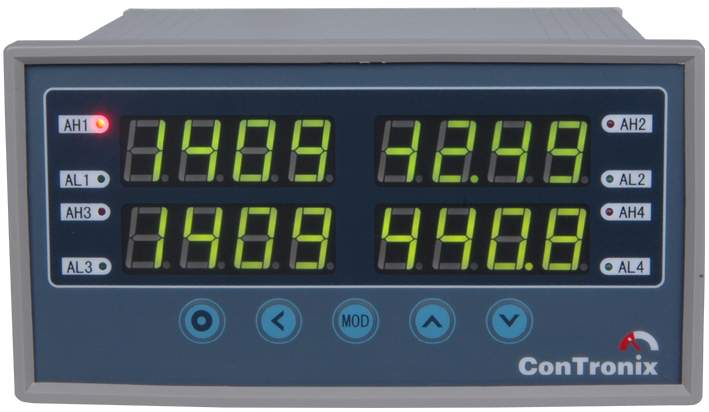

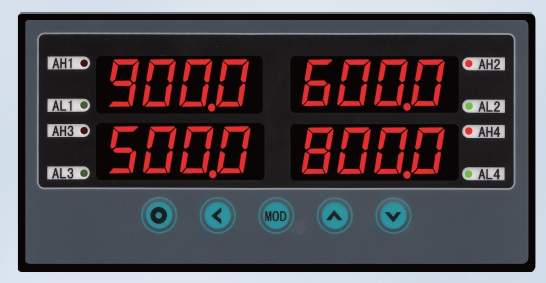

H：横式全数字显示（绿色）
S：竖式全数字显示（绿色）
G：竖式双数字+双光柱显示（限2通道仪表），
1通道绿色，2通道红色
★ 显示的颜色可按订货要求
3：通道数
2 ~ 4：分别表示2 ~ 4通道仪表
4、5、6、7：顺序表示各通道的输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I： 直流电流
V：直流电压
M：直流mV
W：电位器
L：远传压力表

8：报警点数量
T0：无报警
T1~T8：1~8点报警
★ 超过4点后，仪表深度为250mm
★ 2通道的仪表限4点，3通道的仪表限6点
9：变送输出
没有可省略
A1：表示单输出
A2：表示双输出
★ 输出4mA~20mA、0mA~10mA、0mA~20mA可选择
10：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：外供精密电压源
B4：外供精密恒流源
B5：其它
11：通信接口
S0：无通信接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
12：打印功能：P表示带打印功能，不带可省略
13：仪表电源
V0：220V AC
V1：24V DC
V2：12V DC
V3：其它
14： N表示非标功能。仪表某部分功能已按订货要求变更

3、技术规格
基本技术规格
电 源：220V AC供电的仪表：220V±10%，功耗小于7VA； 24V DC供电的仪表：24V±10%，功耗小于5VA；
12V DC供电的仪表：9V~20V，功耗小于5VA
其它电源规格以随机说明书为准
工作环境：0℃~50℃，湿度低于90%R.H
宽温范围的仪表需在订货时注明
显示范围：-1999~9999，小数点位置可设定
显示分辨力：1/10000
输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、
远传压力表7种，其中
电 压：1V~5V DC，0V~5V DC 可通过设定选择
电 流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
基本误差：小于±0.2%F.S
测量分辨力：1/60000，16位A/D转换器
测量控制周期：通道数×0.2秒

3.2选配件技术规格
报警输出
10种报警方式，通过设定选择。延时报警功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA
变送输出
光电隔离
4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
输出分辨力：1/1000，误差小于±0.5% F.S
或：1/4000，误差小于±0.2% F.S（订货时注明）
通信接口
光电隔离
RS232、RS485、RS422标准，在订货时注明
仪表地址0~99可设定
通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
配套测试软件，提供组态软件和应用软件技术支持

打印接口及打印单元
内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
手动，手动 + 定时，手动 + 定时 + 报警三种打印方式通过设置选择
打印内容：时间（年、月、日、时、分），报警状态，测量值，
工程量单位
1台打印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元
打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
外供电源
普通电源：用于给变送器供电，输出值与标称值的误差小
于±5%，负载能力大于50mA
精密电源：用于给压力、荷重等传感器供电，输出值与标
称值的误差小于0.2%，负载能力大于40mA
24V DC，12V DC，5V DC或其它规格，需在订货时注明

XSD系列多通道仪表

① 2～3个测量通道，独立显示。

② 基本误差优于±0.2%F·S。12位A/D转换器。测量速度0.2秒/每通道；

③ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级

注：1、标准信号及量程列表

2、2通道仪表超过4点报警后，需改用XSDAL系列仪表；

3通道仪表超过2点报警后，需改用XSDAL系列仪表，C型仪表多2点报警。

3、2通道仪表超过2路变送输出需改用XSDAL系列仪表；

3通道仪表超过1路变送输出改用XSDAL系列仪表。

4、3通道仪表无外供电源，如需要外供电源，必须改用XSDAL系列仪表。

5、打印和通讯仅限于A型可同时存在，针对B、C型不能同时存在。

6、按使用要求，包括特殊运算，增加运算结果显示等。

XSD4系列多通道仪表

① 2～4个测量通道，独立显示。

② 基本误差优于±0.2%F·S。12位A/D转换器。测量速度0.2秒/每通道；

③ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级

注：1、标准信号及量程列表

2、2通道仪表超过4点报警后，需改用XSDAL系列仪表；

3通道仪表超过2点报警后，需改用XSDAL系列仪表，C型仪表多2点报警。

3、2通道仪表超过2路变送输出需改用XSDAL系列仪表；

3通道仪表超过1路变送输出改用XSDAL系列仪表。

4、3通道仪表无外供电源，如需要外供电源，必须改用XSDAL系列仪表。

5、打印和通讯可同时存在。

6、按使用要求，包括特殊运算，增加运算结果显示等。
