温度压力补偿型气体涡轮流量计,方表头防爆气体涡轮流量计

气体涡轮流量计

原价

￥5500.00-20100.00

售价

￥ 5500.00-20100.00

库存390
销量0
热度329

可选规格

首页

产地: 中国大陆
流量计类型: 涡轮流量计

LWQ 型气体涡轮流量传感器

一、概述

LWQ 型气体涡轮流量传感器具有低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、 PLC 、 DCS 等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为： ExdIIBT6 。

二、产品特点

涡轮，具有更高的稳流和耐腐蚀作用

轴承，使用寿命长

计量室与通气室隔绝，保证了仪表的安全性

流量范围宽（ Q max /Q min ≥ 20:1) ，重复性好，精度高（可达 1.0 级），压力损失小，始动流量低，可达 0.6m 3 /h

仪表具有防爆及防护功能，防爆标志为 Exd Ⅱ BT6 、 Exia Ⅱ CT6 ，防护等级为 IP65

三、技术参数：

1 ． 基本参数：表 1

仪表口径及连接方式	25 、 40 、 50 、 80 、 100 、 150 、 200 、 250 采用法兰连接
仪表口径及连接方式	25 、 40 可采用螺纹连接
精度等级	± 1.5%R 、± 1%R
量程比	1:10 ； 1:20 ； 1:30
仪表材质	表体： 304 不锈钢；叶轮：防腐 ABS 或优质铝合金；转换器：铸铝
被测介质温度（℃）	-30 ℃ ～ + 80 ℃
环境条件	介质温度： -30 ℃～ + 80 ℃ ，相对湿度 5 ％～ 90 ％，大气压力 86 ～ 106Kpa
输出信号	三线制脉冲频率信号，低电平≤ 0.8V 高电平≥ 8V
供电电源	+12VDC 、 +24VDC （可选）
信号传输线	STVPV3 × 0.3
传输距离	≤ 1000m
信号线接口	内螺纹 M20 × 1.5
防爆等级	ExdIIBT6
防护等级	IP65

2. 测量范围及工作压力：表 2 （注：表 2 所示测量范围均为工作状态下流量范围）

型号规格	公称通径（ mm ）	流量范围（ m 3 /h ）	始动流量（ m 3 /h ）	工作压力（ MPa ）	安装形式
LWQ -25A	25 （ 1" ）	0.7-7	0.6	4.0	法兰（螺纹）
LWQ-25B		1.5-15	1.0	4.0
LWQ -25C		3-30	2.0	4.0
LWQ -40A	40 （ 1.5" ）	4-40	2.5	4.0	法兰（螺纹）
LWQ-40B	40 （ 1.5" ）	8-80	3	4.0	法兰（螺纹）
LWQ -50A	50 （ 2" ）	10-100	3.5	4.0	法兰
LWQ-50B	50 （ 2" ）	15-150	4	4.0	法兰
LWQ-80	80 （ 3" ）	15-300	4	1.6	法兰
LWQ-100	100 （ 4" ）	20-400	5	1.6	法兰
LWQ-150	150 （ 6" ）	50-1000	8	1.6	法兰
LWQ-200	200 （ 8" ）	100-2000	20	1.6	法兰
LWQ-250	250 （ 10" ）	150-3000	30	1.6	法兰
LWQ-300	300 （ 12" ）	200-4000	40	1.6	法兰

四、仪表选型

1. 选型说明

用户在选型时，应根据管道公称压力、介质压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

为使流量计的使用性能佳，流量计的使用流量范围应在（ 20% ～ 80% ） Q max 范围内比较合适。

2. 选型谱表表 3

型号					说明
LWQ-	□	- □	/ □	/ □	说明
类型	N				脉冲输出型气体涡轮流量传感器
仪表口径		25A /B/C			25mm
		40A /B			40 mm
		50A /B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
传感器材质			N		基本材质，优质铝合金。（耐压： 1.0MPa ）
传感器材质			S		不锈钢材质。（高压防腐型）
特殊结构				A	氧气专用结构（脱油脱脂处理）
特殊结构				B	压缩空气专用结构（高流速设计）

例：选用一台不锈钢材质，脉冲输出型气体涡轮流量计来测量氧气，用户测量范围为 10 -35m 3 /h, 型号为： LWQ － 40A /S/A

LWQ-B/C 型气体涡轮流量计

一、概述

LWQ-B(C) 型气体涡轮流量计具有低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

该类涡轮流量计按照供电方式、是否具备远传信号输出可分为 LWQ- □ B 型和 LWQ- □ C 型。

LWQ- □ B 型：供电电源采用 3.2V10AH 锂电池（可连续运行 3 年以上）；无信号输出功能。

LWQ- □ C 型：供电电源采用 24VDC 外供电，输出 4-20mA 标准两线制电流信号，并可根据不同的现场需要，可增加 RS485 或 HART 通讯。

二、产品特点

涡轮，具有更高的稳流和耐腐蚀作用

轴承，使用寿命长

计量室与通气室隔绝，保证了仪表的安全性

流量范围宽（ Q max /Q min ≥ 20:1) ，重复性好，精度高（可达 1.0 级），压力损失小，始动流量低，可达 0.6m 3 /h

仪表具有防爆及防护功能，防爆标志为 Exd Ⅱ BT6 、 Exia Ⅱ CT6 ，防护等级为 IP65

智能化仪表系数多点非线性修正

系统低功耗工作，一节 3.2V10AH 锂电池可连续使用 3 年以上

仪表系数、累计流量值掉电十年不丢

三、技术参数：

1 ． 基本参数：表 1

仪表口径及连接方式	25 、 40 、 50 、 80 、 100 、 150 、 200 、 250 采用法兰连接
仪表口径及连接方式	25 、 40 可采用螺纹连接
精度等级	± 1.5%R 、± 1%R
量程比	1:10 ； 1:20 ； 1:30
显示方式	双排液晶同时显示瞬时流量、累积流量
仪表材质	表体： 304 不锈钢；叶轮：防腐 ABS 或优质铝合金；显示器：铸铝
被测介质温度（℃）	-30 ℃ ～ + 80 ℃
环境条件	介质温度： -30 ℃～ + 80 ℃ ，相对湿度 5 ％～ 90 ％，大气压力 86 ～ 106Kpa
输出信号	标准二线制 4-20mA （ LWQ-C 型）
供电电源	LWQ-B 型：仪表内置锂电池，可连续工作 3 年以上， LWQ-C 型： 24VDC 外供电
信号传输线	2 × 0.3
传输距离	≤ 1000m
信号线接口	内螺纹 M20 × 1.5
防爆等级	ExdIIBT6
防护等级	IP65

2. 测量范围及工作压力：表 2 （注：表 2 所示测量范围均为工作状态下流量范围）

型号规格	公称通径（ mm ）	流量范围（ m 3 /h ）	始动流量（ m 3 /h ）	工作压力（ MPa ）	安装形式
LWQ -25A	25 （ 1" ）	0.7-7	0.6	4.0	法兰（螺纹）
LWQ-25B		1.5-15	1.0	4.0
LWQ -25C		3-30	2.0	4.0
LWQ -40A	40 （ 1.5" ）	4-40	2.5	4.0	法兰（螺纹）
LWQ-40B	40 （ 1.5" ）	8-80	3	4.0	法兰（螺纹）
LWQ -50A	50 （ 2" ）	10-100	3.5	4.0	法兰
LWQ-50B	50 （ 2" ）	15-150	4	4.0	法兰
LWQ-80	80 （ 3" ）	15-300	4	1.6	法兰
LWQ-100	100 （ 4" ）	20-400	5	1.6	法兰
LWQ-150	150 （ 6" ）	50-1000	8	1.6	法兰
LWQ-200	200 （ 8" ）	100-2000	20	1.6	法兰
LWQ-250	250 （ 10" ）	150-3000	30	1.6	法兰
LWQ-300	300 （ 12" ）	200-4000	40	1.6	法兰

四、仪表选型

1. 选型说明

用户在选型时，应根据管道公称压力、介质压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

为使流量计的使用性能佳，流量计的使用流量范围应在（ 20% ～ 80% ） Q max 范围内比较合适。

2. 选型谱表表 3

型号					说明
LWQ —	□	—□	/ □	/ □	说明
类型	B				智能一体化型气体涡轮流量计
类型	C				智能一体化远传型气体涡轮流量计
仪表口径		25A /B/C			25mm
		40A /B			40 mm
		50A /B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
传感器材质			N		基本材质，优质铝合金。（耐压： 1.0MPa ）
传感器材质			S		不锈钢材质。（高压防腐型）
特殊结构				A	氧气专用结构（脱油脱脂处理）
特殊结构				B	压缩空气专用结构（高流速设计）

例：选用一台不锈钢材质，现场显示并输出 4-20mA 信号的气体涡轮流量计来测量氧气，用户测量范围为 10 -35m 3 /h, 型号为： LWQ － C － 40A /S/A

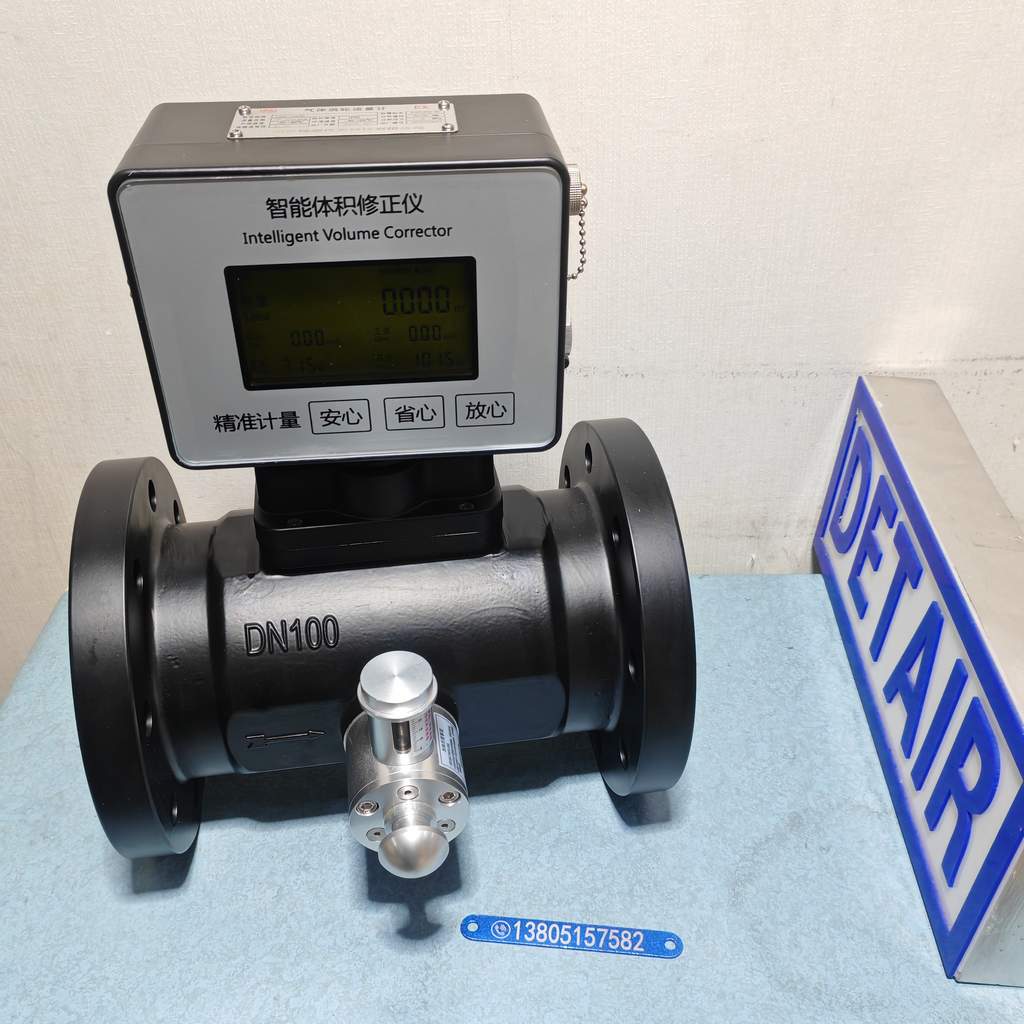

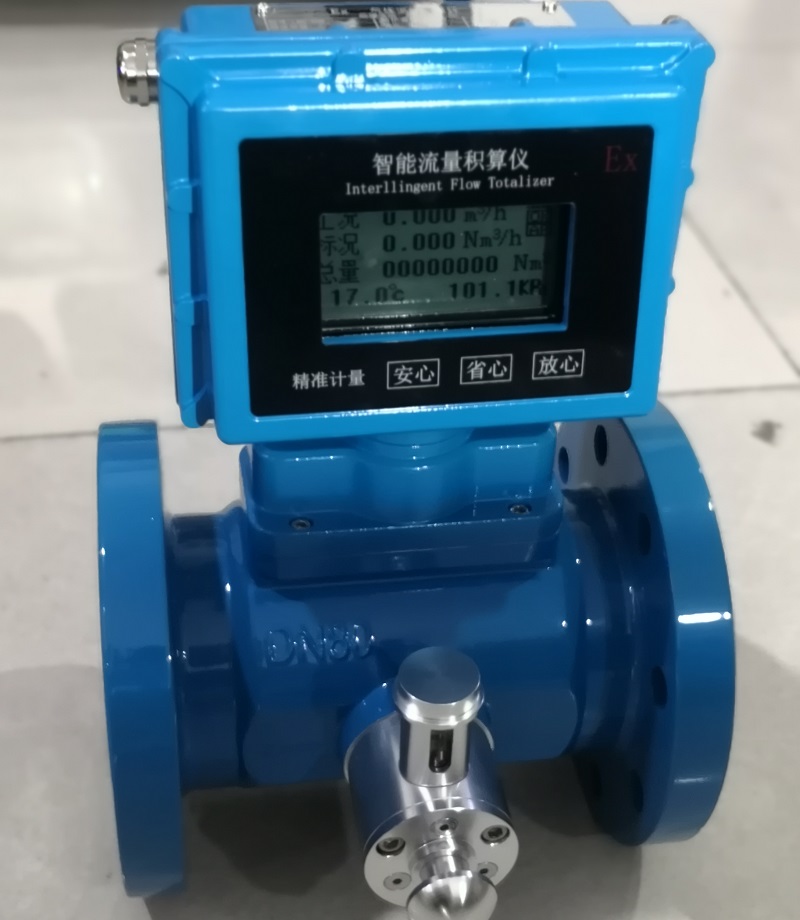

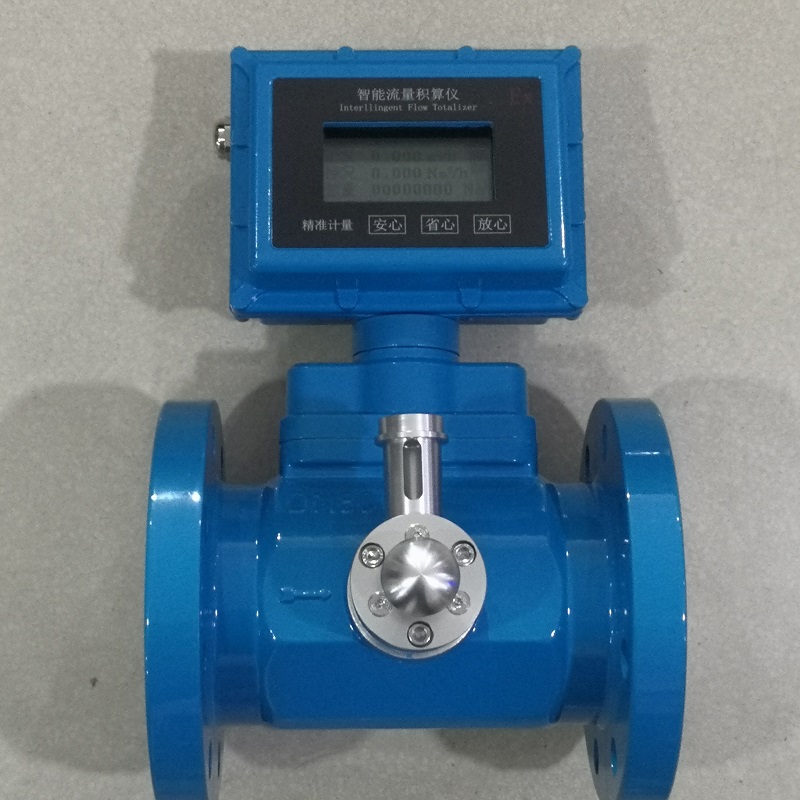

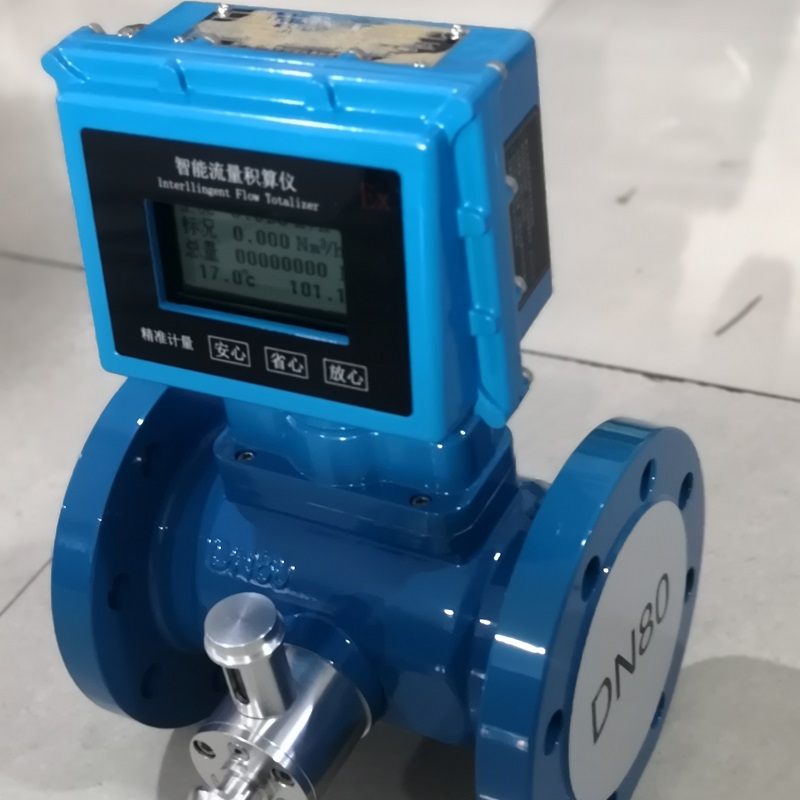

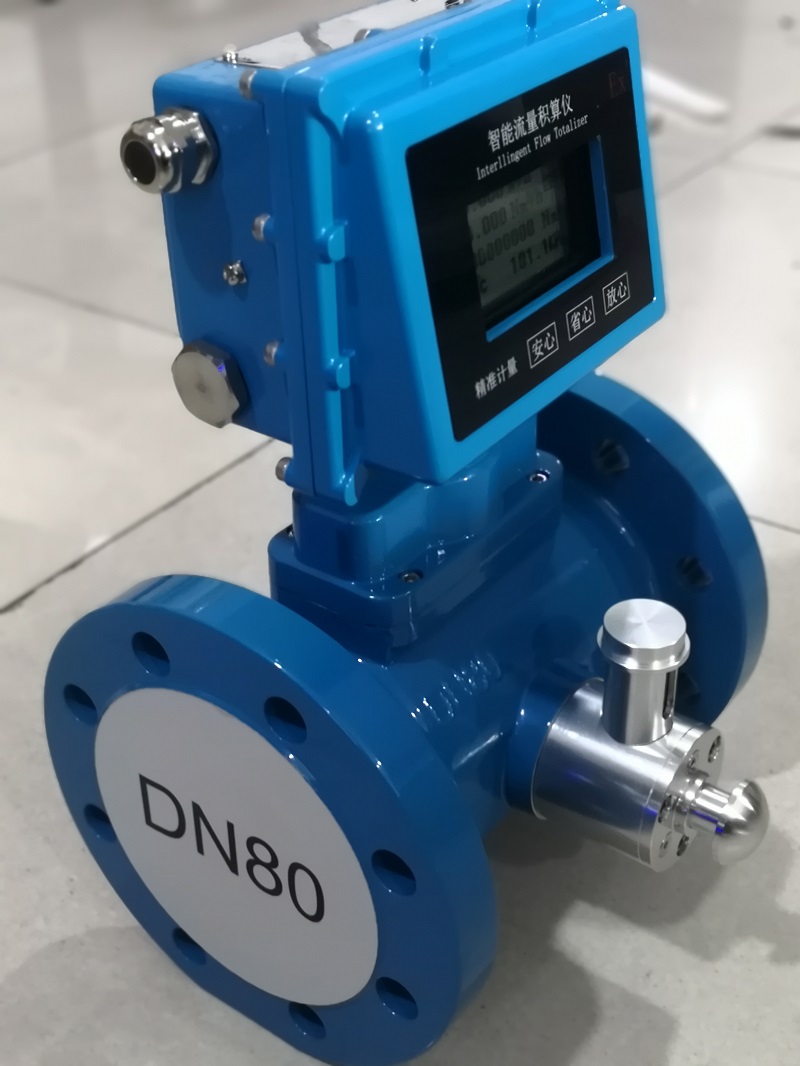

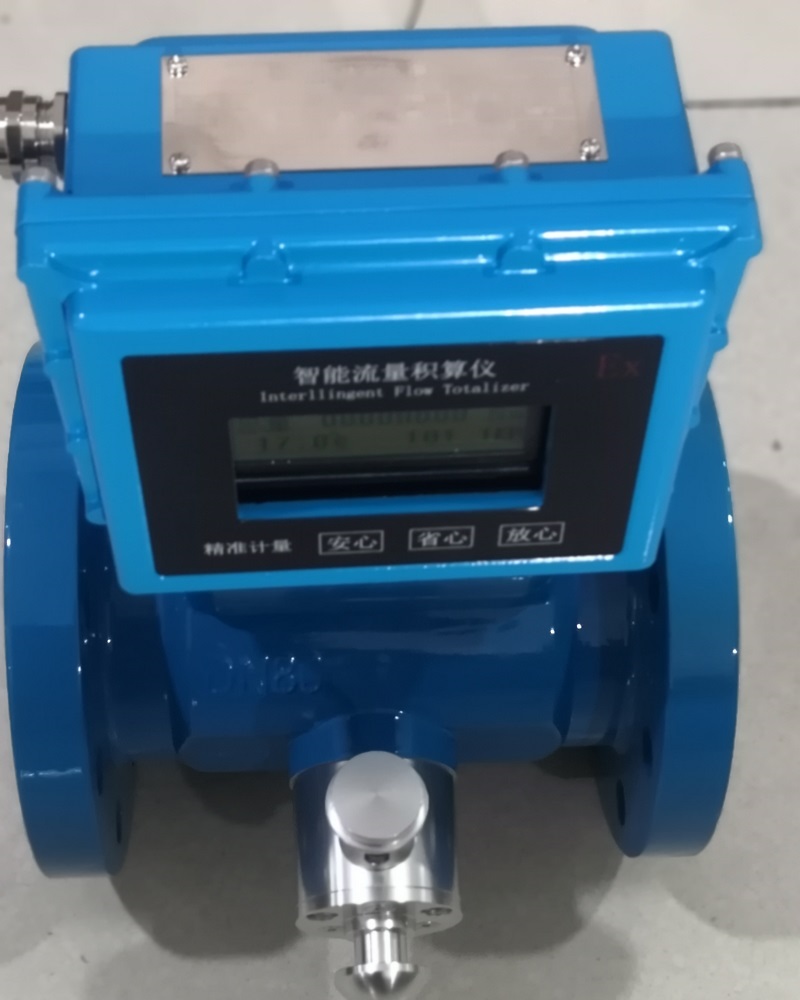

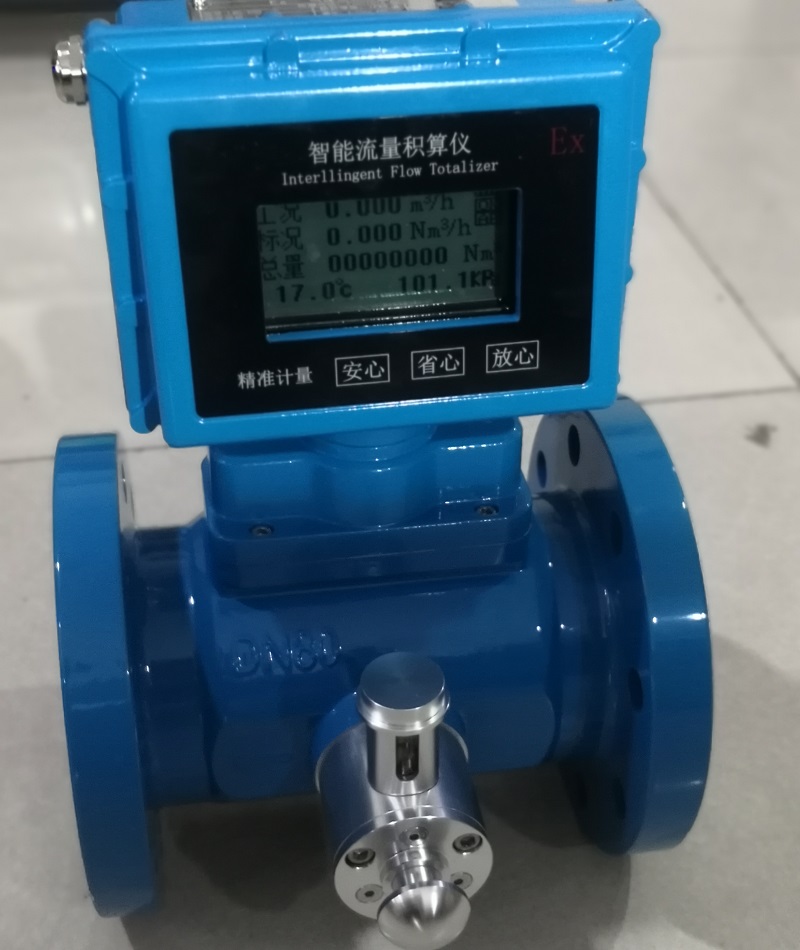

智能温压补偿一体化气体涡轮流量计

一、概述

LWQ-D 有低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

该系列流量计通过微处理单元对由温度和压力检测模拟通道、流量传感器通道采集的信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，在液晶显示器将数据（瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量）直观的显示出来，并可输出工况、标况脉冲信号、 4-20mA 、 RS485 、 IC 卡信号等多种通讯信号。仪表采用内置锂电池和外供 24VDC 双供电方式，当用户不需要任何信号输出功能时可不用对仪表 24VDC 外供电，仪表自动切换到内置锂电池供电，电池电量可连续工作 3 年以上。该类涡轮流量计为防爆产品，防爆等级为： ExdIIBT6 。

二、产品特点

涡轮，具有更高的稳流和耐腐蚀作用

轴承，使用寿命长

计量室与通气室隔绝，保证了仪表的安全性

可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（ P b =101.325KPa,T b =293.15K ）的气体体积累积量；可实时查询温度压力数值

流量范围宽（ Q max /Q min ≥ 20:1) ，重复性好，精度高（可达 1.0 级），压力损失小，始动流量低，可达 0.6m 3 /h

智能化仪表系数多点非线性修正

内置式压力、温度传感器，安全性能高、结构紧凑、外形美观

仪表具有防爆及防护功能，防爆标志为 Exd Ⅱ BT6 、 Exia Ⅱ CT6 ，防护等级为 IP65

系统低功耗工作，一节 3.2V10AH 锂电池可连续使用 3 年以上

仪表系数、累计流量值掉电十年不丢

三、技术参数：

1 ． 基本参数：表 1

仪表口径及连接方式	25 、 40 、 50 、 80 、 100 、 150 、 200 、 250 采用法兰连接
仪表口径及连接方式	25 、 40 可采用螺纹连接
精度等级	± 1.5%R 、± 1%R
量程比	1:10 ； 1:20 ； 1:30
显示方式	宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量
仪表材质	表体： 304 不锈钢；叶轮：防腐 ABS 或优质铝合金；显示器：铸铝
温度、压力传感器	内置
被测介质温度（℃）	-30 ℃ ～ + 80 ℃
环境条件	介质温度： -30 ℃～ + 80 ℃ ，相对湿度 5 ％～ 90 ％，大气压力 86 ～ 106Kpa
通讯信号	三线制工况脉冲、三线制标况脉冲、三线制 4-20mA 、 RS485 协议、 IC 卡信号
供电电源	内置锂电池、外供 24VDC 双供电
传输距离	≤ 1000m
信号线接口	内螺纹 M20 × 1.5
防爆等级	ExdIIBT6
防护等级	IP65

2. 测量范围及工作压力：表 2 （注：表 2 所示测量范围均为工作状态下流量范围）

型号规格	公称通径（ mm ）	流量范围（ m 3 /h ）	始动流量（ m 3 /h ）	工作压力（ MPa ）	安装形式
LWQ -25A	25 （ 1" ）	0.7-7	0.6	4.0	法兰（螺纹）
LWQ-25B		1.5-15	1.0	4.0
LWQ -25C		3-30	2.0	4.0
LWQ -40A	40 （ 1.5" ）	4-40	2.5	4.0	法兰（螺纹）
LWQ-40B	40 （ 1.5" ）	8-80	3	4.0	法兰（螺纹）
LWQ -50A	50 （ 2" ）	10-100	3.5	4.0	法兰
LWQ-50B	50 （ 2" ）	15-150	4	4.0	法兰
LWQ-80	80 （ 3" ）	15-300	4	1.6	法兰
LWQ-100	100 （ 4" ）	20-400	5	1.6	法兰
LWQ-150	150 （ 6" ）	50-1000	8	1.6	法兰
LWQ-200	200 （ 8" ）	100-2000	20	1.6	法兰
LWQ-250	250 （ 10" ）	150-3000	30	1.6	法兰
LWQ-300	300 （ 12" ）	200-4000	40	1.6	法兰

四、仪表选型

1. 选型说明

用户在选型时，应根据管道公称压力、介质压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

为使流量计的使用性能佳，流量计的使用流量范围应在（ 20% ～ 80% ） Q max 范围内比较合适。

2. 选型谱表表 3

型号					说明
LWQ —	□	—□	/ □	/ □	说明
类型	D				智能温度压力补偿型气体涡轮流量计
仪表口径		25A /B/C			25mm
		40A /B			40 mm
		50A /B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
传感器材质			N		基本材质，优质铝合金。（耐压： 1.0MPa ）
传感器材质			S		不锈钢材质。（高压防腐型）
特殊结构				A	氧气专用结构（脱油脱脂处理）
特殊结构				B	压缩空气专用结构（高流速设计）
