XST系列单通道热工仪表,带光柱显示,报警输出,0.2级显示仪

■ 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差基本值五种基本报警方式和与五种基本报警方式对应的五种待机报警方式。 ■ 5种可选配的外供电源。 ■ 可选配通讯、变送和打印功能。

原价

￥380.00-820.00

售价

￥ 380.00-820.00

库存158
销量0
热度277

可选规格

首页

产地: 中国大陆
装修及施工内容: 水电工程

XST-E系列过程仪表

■ 0.2级精度，测控速度每秒5次。显示范围-1999～9999。

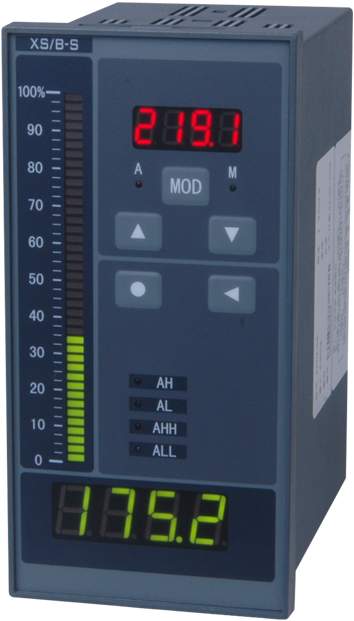

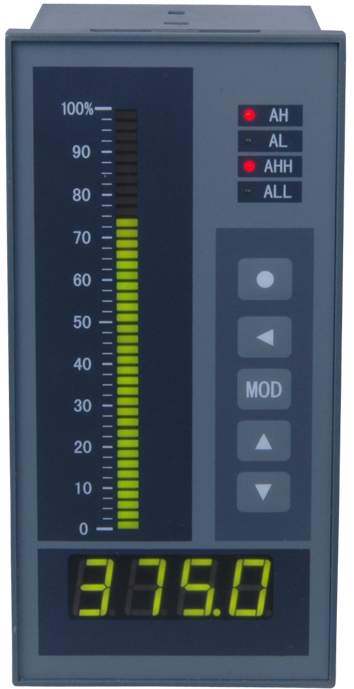

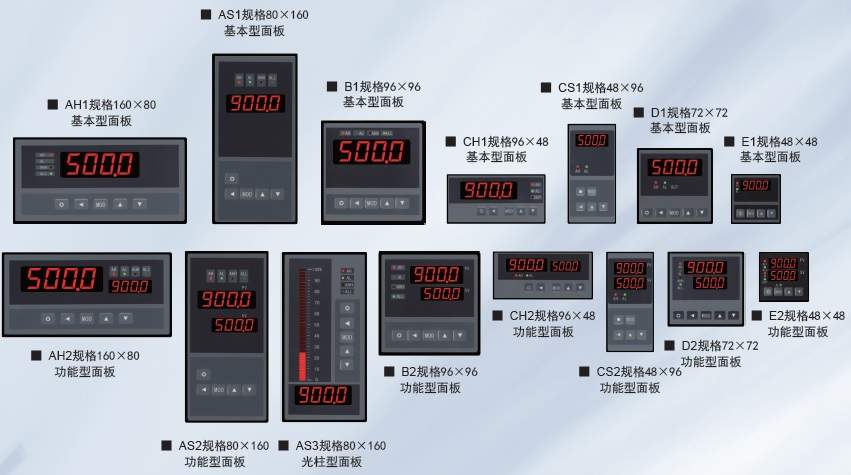

■ 基本型，功能型，光柱型三种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差基本值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

1 、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1 度或0 . 1 度可选
2 、常规DC 电流电压信号，以及远程压力表，电位器，电阻信号
3 、显示：LED 单、双数显；数字显示范围：- 1999 ~ 9999 小数点，位置可选定、带光柱显示
4 、测量精度：≤士0 . 2 ％F.S
5 、可选报警输出、馈电输出、模拟输出、变送输出、通讯输出、打印输出
6 、环境温度范围：O ~50 ℃
7 、面板尺寸：160x80 （横式、竖式）; 96x96 、96x48 （横式、竖式）72x72 、48x48 、160x80 （打印单元）

XST-E系列单输入通道数字式智能仪表用户手册

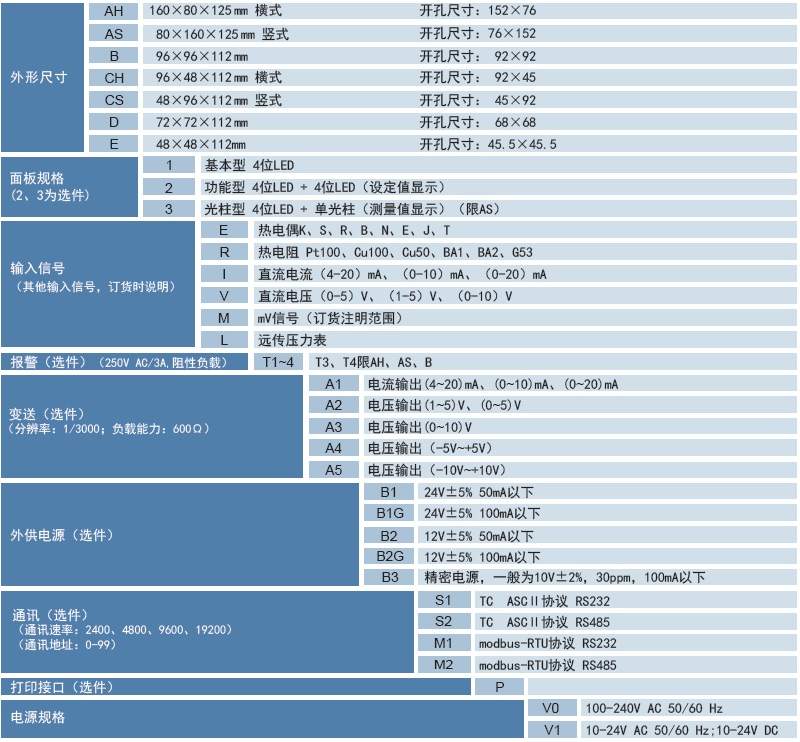

1.型号规格
XST / E— F o o T o A o B o S o V o o
1：外形尺寸
E： 48×48×112（W×H×L）
2：面板形式 F：方形
3：显示方式：
1：测量值（绿色）
2：测量值（绿色）+ 设定值（红色）
★ LED显示的颜色可按订货要求。
4：输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I：直流电流
V：直流电压
M：mV信号
W：电位器
L：远传压力表
5：报警点数量
T0：无报警
T1~T2：1~2点报警
6：变送输出
A0：无输出
A1：电流输出（4~20）mA、（0~10）mA
或（0~20）mA
A2：电压输出（0~5）V、（1~5）V
A3：电压输出（0~10）V
A4：其它输出
7：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：其它
8：通讯接口
S0：无通讯接口
S1：RS 232接口
S2：RS 485接口
9：仪表电源
V0：220V AC
V1：24VDC
V2：12VDC
V3：其它
10：N表示非标功能。仪表某部分功能已按订货要求变更
注:在订购标准产品时需要注意，上述功能中的6变送输出和8通讯只能二选一，不能同时选择两种功能，如果有特殊要求，请在订货时指明

XST系列单输入通道数字式智能仪表

①基本误差优于±0.2%F·S。16位A/D转换器。测控周期0.2秒，8段折线功能

内容

代码说明

XST/

单显示

外形

尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

C—

96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)

D—

72(W)×72(H)×112(L)

E—

48(W)×48(H)×112(L)

面板形式

横式

竖式

方形

显示方式

测量值（绿色）

测量值（绿色）+ 设定值（红色）

测量值（绿色）+ 测量值光柱（绿色）（限A型仪表）

测量值（绿色）+ 测量值光柱（绿色）+设定值光柱（红色）限A-S型

测量值（绿色）+ 测量值光柱（绿色）+设定值（红色）限A-S型

输入信号

（其它输入信号订货时说明）

热电偶K、S、R、B、N、E、J、T

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53

直流电流（4～20）mA、（0～10）mA或（0～20）mA

直流电压（0～5）V、（1～5）V

mV信号（订货注明范围）

电位器

远传压力表

报警点数量

T□

T0:无报警 T1～T4：1～4点报警触点容量220V AC, prefix = st1 3A ；尺寸为C、D、E型仪表高2点报警，尺寸为 A、B型高为4点报警。

变送输出

无输出

电流输出(4～20）mA、（0～10）mA或（0～20）mA

电压输出(0～5）V、（1～5）V

电压输出(0～10）V

其它输出

外供电源

无外供电源

外供 24V DC，误差小于±5%，大于50mA

外供 12V DC，误差小于±5%，大于50mA

外供精密电压源，误差小于±0.2%，大于40mA

外供精密恒流源，误差小于±0.2%，（0.1～10mA）

其它（订货须注明）

通讯接口（注2）

无通讯接口

RS-232接口

RS-485接口

仪表电源

100V AC～240 V AC

10V DC ～36V DC

打印功能（带硬件时钟）（注2）

P表示打印接口，不带可省略

P1表示带一体化打印机（需定制）

非标准功能

N表示非标功能

Modbus通讯协议选项

－M

注：1、标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
电压	0～5VDC	-1999～9999	电流	4～20mA	-1999～9999
	1～5VDC			0～10mA
				0～20mA
热电阻	Pt100	-200.0～400.0℃	热电偶	K	0～1350℃
	Cu100	-50.0～150.0℃		S	0～1750℃
	Cu50	-50.0～150.0℃		R	0～1750℃
	BA1	-200.0～650.0℃		B	250～1800℃
	BA2	-200.0～400.0℃		E	0～700℃
	G53	-50.0～150.0℃		J	0～920℃
				T	0～400℃
				N	0～1300℃
